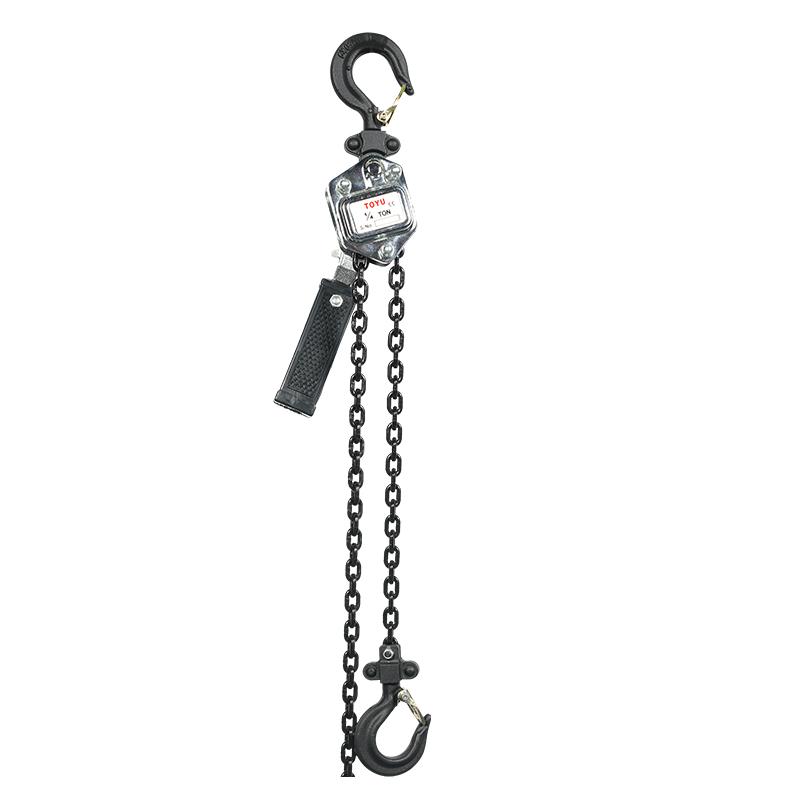

無輕載手扳葫蘆

產品介紹：

額定載重：0.25T-9T

起升高度：1.5米

吊鉤材質：錳鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7335—2016

產品特點：

我們公司研發的新產品一一無輕載手扳葫蘆，較普通產品具有以下特點:

1.無輕載狀態下扳動手柄也可實現起重鏈條上下正常升降進行工作；

2.內部齒輪傳動件均采用20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相對比傳統工藝增加了齒輪的抗耐磨性；

3.左右墻板配置整體軸承手拉力更輕，沖壓式導鏈板，使鏈條導向順暢，防護效果佳；

4.采用高強度G80辰力專利鏈條。

技術參數：

額定載荷Capacity(t)		0.25	0.5	0.75	1.5	3	6	9
標準提升高度STANDARD LIFT(m)		1.5	1.5	1.5	1.5	1.5	1.5	1.5
試驗載荷Running test load(KN)		3.1	6.3	11	22.5	45	90	135
兩鉤間距離Min distance between 2 hooks(mm)		237	283	320	380	480	600	740
額定手扳力Effort required to lift rated load (ND)		160	200	180	380	450	500	550
起重鏈行數Strands of load chain		1	1	1	1	1	2	3
起重鏈直徑Strands of load chain(mm)		4*12	5*15	6*18	8*24	10*30	10*30	10*30
主要尺寸Dimensions(mm)	A	139	150	168	192	220	220	220
	B	79	83	90	98	115	115	115
	C	90.5	112	136	160	180	235	335
	D	31	36	40	52	60	68	85
	K	24	25.5	28	38	42	50	57
	L	168	178	250	300	375	375	375
凈重 Net Weight(Kg)		2.7	3.8	7.4	11.6	20	29.4	45
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		0.41	0.52	0.8	1.1	2.2	4.4	6.6
包裝尺寸 Package size(cm)		211310	231414	371615	481715.5	522018	542020	603828
