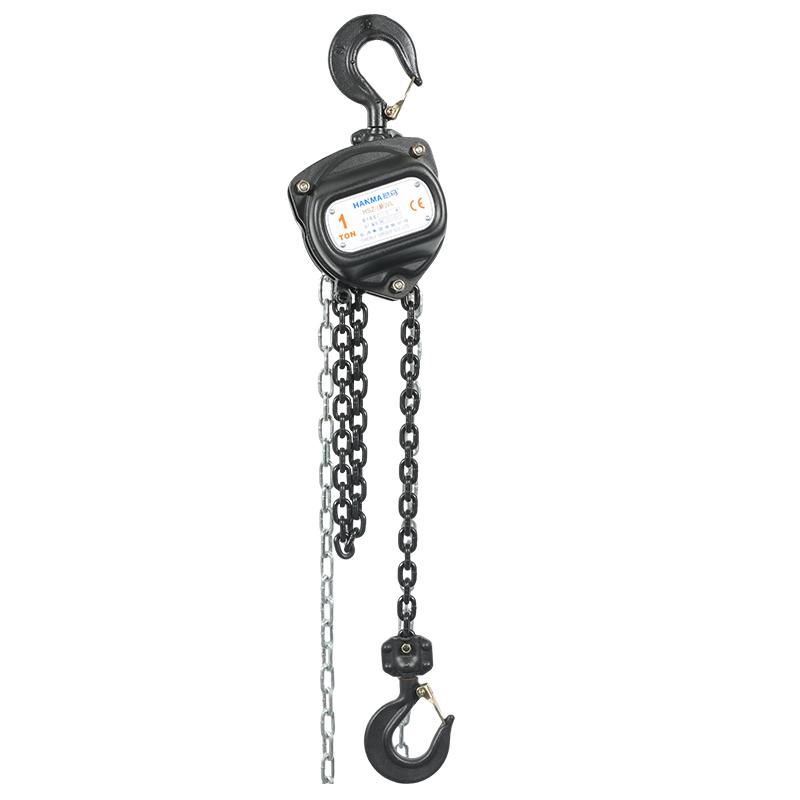

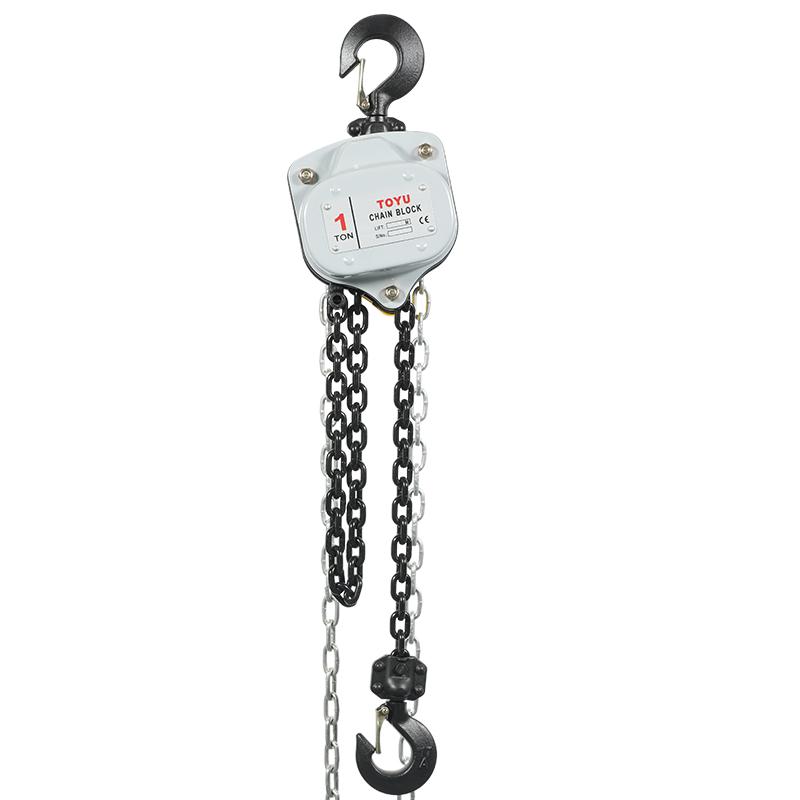

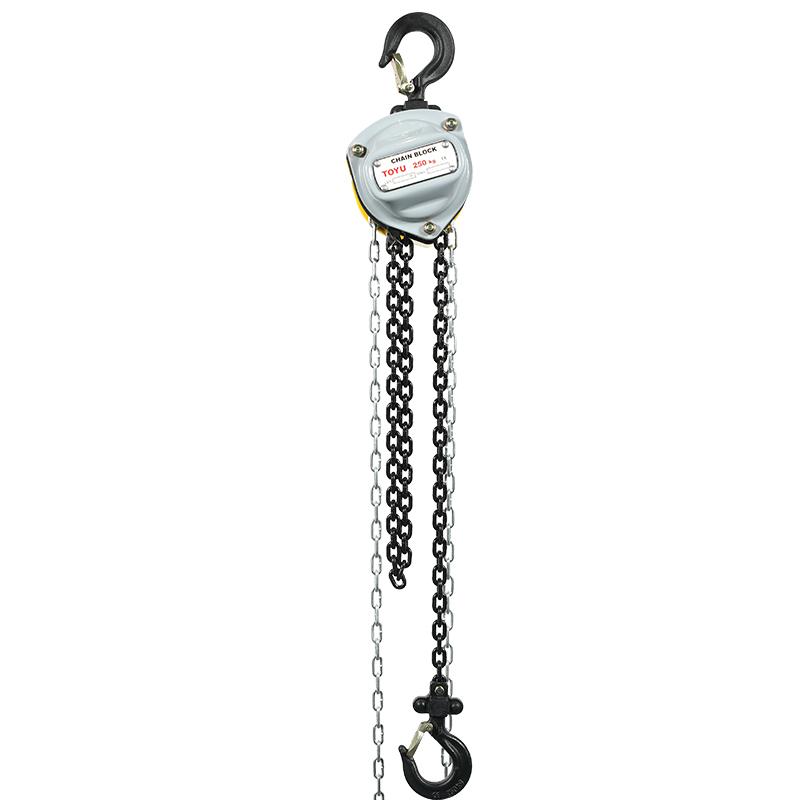

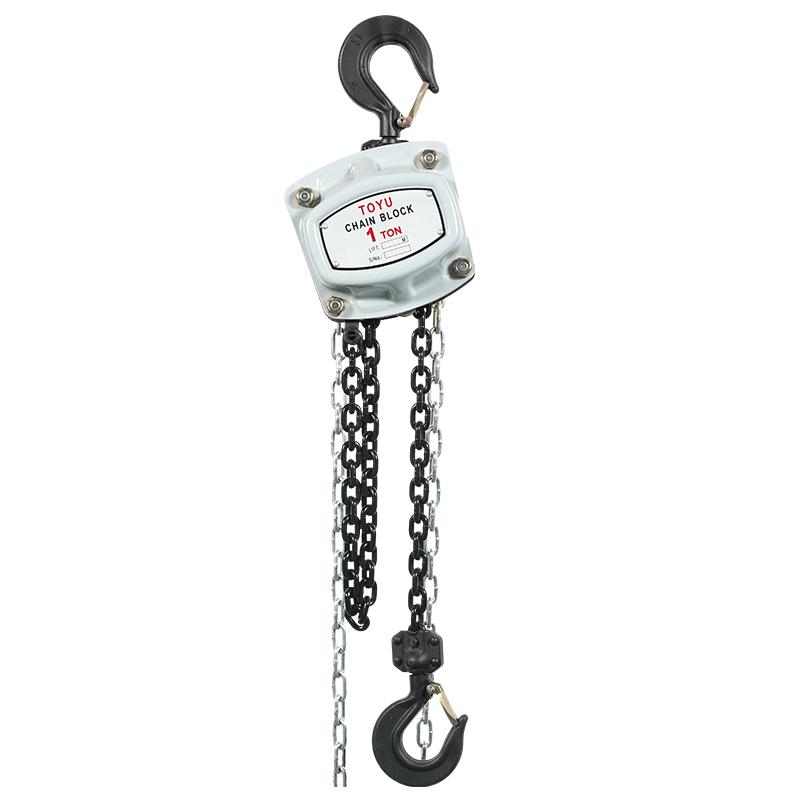

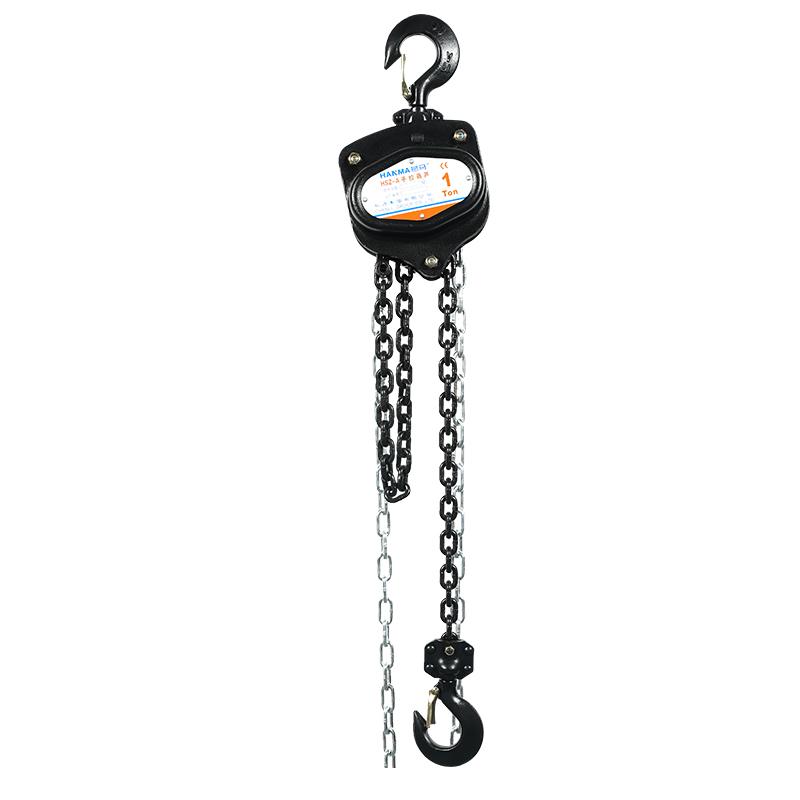

HSZ-新VL型手拉葫蘆

產品介紹：

額定載重：0.25T-50T

起升高度：2.5米/3米

吊鉤材質：合金鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7334—2016

產品特點：
倒鏈?zhǔn)掷J順滑不卡鏈，省力輕巧，高強度加厚的外殼設計更有效的保護了產品齒輪及內部配件，下鉤架全包設計，阻止鏈條翻轉，更加牢固。鏈條手拉葫蘆外形美觀，采用整體軸承，優化傳動比手拉力更輕。

1.整體機身采用高強度板材拉伸沖壓而成，強度高，左右墻板、外墻板、起重輪帶整體軸承，運轉靈活，手拉力暢快輕盈；

2.內部齒輪傳動件均采用20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相比傳統工藝增加了齒輪的抗耐磨性；

3.配置長軸止退墊圈限位裝置預防葫蘆鏈條下降到底部時，鏈輪和螺母鎖死，而導致剎車失靈，產生an全問題；

4.沖壓式導鏈板，使鏈條導向更順暢，防護效果好；

5.手罩殼采用卷邊加強筋設計，外觀精美，整體機身強度更高，增加手拉鏈運行順暢度；

6.采用高強度G80辰力專 利鏈條。

產品用途：

VL型鏈條手拉葫蘆廣泛應用于工廠、礦工、碼頭、倉庫、建筑工地、農業生產等各個領域，用以升降貨物和吊裝設備，尤其是在無電源或場地狹小的情況下作業，更顯示出特性。

注意事項：

1.起吊重物不得超過手拉葫蘆的規定起重量；

2.重物的升、降不得超過上、下行程的ji限；

3.根據起吊重物的幾何尺寸確定起吊位置；

4.在起吊過程中，無論重物上升或下降，拽動手鏈條時，用力應均勻和緩，不要用力過猛，以免手鏈條跳動或卡環。

維修保養：

1.通過空載實驗、觀察等方法，檢查手拉葫蘆組件有無出現異常情況，如有請及時進行維修或更換；

2.實驗手拉葫蘆清洗劑將葫蘆表面油污全部清洗干凈，尤其是鏈環、罩殼等組件的死角處；

3.在加油和使用手拉葫蘆過程中，制動裝置的摩擦面須保持干凈，并經常檢查制動性有無，禁止制動失靈引起重物自墜。

技術參數：

額定載荷Capacity(t)		0.25	0.5	1	1.5	2	3	3	5	10	20	30	50
標準提升高度STANDARD LIFT(m)		2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	3
試驗載荷Running test load(KN)		3.1	6.3	12.5	18.8	25	37.5	37.5	62.5	125	250	375	625
額定手拉力Effort required to lift rated load (ND)		190	262	265	265	272	320	280	358	370	370*2	370*2	370*2
起重鏈行數Strands of load chain		1	1	1	1	1	1	2	2	4	8	12	22
起重鏈直徑Strands of load chain(mm)		4	6	6	7.1	8	10	7.1	10	10	10	10	10
主要尺寸Dimensions(mm)	A	104	126.5	143	148	152	181	156	181	181	192	330	410
	B	100	136	156	182	198	266	214	266	365	630	670	900
	C	230	266	324	392	407	636	465	636	798	890	1000	1950
	D	30	36	40	52	52	60	60	68	85	106	106	170
	K	23	25.5	28	38	38	40	42	50	57	84	84	130
凈重 Net Weight(Kg)		4.2	9.2	11.3	15.6	19	28	23.4	43.2	76.8	160	230	1085
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		1	1.7	1.7	2	2.3	3.1	3.1	5.3	9.8	19.6	28.3	50
包裝尺寸 Package size		171514	201619	231820	292222	292222	402524	332521	422824	544930	807234	887840	16013090
